エバポレーター（蒸発器）の仕組みと産業利用効率的な相変化プロセスの解説

エバポレーター（蒸発器）は、液体を気体へと変化させる「相変化」を制御する重要な熱交換装置です。熱伝導と対流という2つのメカニズムを用いて液体に熱エネルギーを供給し、効率的に蒸発を促します。多くの産業プロセスでは、大気圧よりも低い減圧状態で運用することで、液体が本来の沸点よりも低い温度で沸騰するように設計されており、熱に弱い物質の処理やエネルギー効率の向上を実現しています。

基本的な構造は、冷媒や液体が流れるチューブ（管）、熱伝達面積を広げるためのフィン、蒸気や燃焼ガスなどの熱源、そして発生した蒸気を回収する排出システムの4つの主要コンポーネントで構成されています。

Key Facts

• 基本原理：熱伝導と対流を利用して液体を気化させ、成分の分離や濃縮を行う。
• 低沸点化：減圧環境（真空状態）を作ることで、低温での沸騰を可能にする。
• 多様な用途：エアコンの冷却から食品の濃縮、海水の淡水化まで幅広く活用されている。
• エネルギー効率：多重効用（マルチエフェクト）設計により、蒸気を再利用して消費電力を大幅に削減できる。
• メンテナンス：汚れの蓄積（ファウリング）や腐食が性能低下の主な要因となる。

エバポレーターの主な用途

空調・冷凍システム

家庭用冷蔵庫やエアコンでは、沸点の低い圧縮液体がシステム内で蒸発し、周囲から熱を奪うことで冷却効果を生み出します。

食品工業および化学合成

溶液の濃縮に不可欠な装置です。例えば、コンデンスミルクの製造には上昇・下降膜プレート式エバポレーターが用いられます。また、ワインの煮詰め（リダクション）のような調理工程や、アルコールの濃縮、エッセンシャルオイルの精製といった蒸留プロセスも、この蒸発原理に基づいています。

化学工学と環境技術

海水の淡水化や、廃液をゼロにするZLD（Zero Liquid Discharge）プラントでは、蒸発によって純粋な水を取り出し、塩分などの溶質を分離します。また、製紙業界のクラフトパルピング工程では、多重効用蒸発器が活用されています。

船舶における淡水製造

大型船では、エンジンの廃熱を利用して海水を淡水化するプラントを搭載しています。真空ポンプ（ブリネエアエジェクタ）で容器内を減圧し、70〜80℃の冷却水で海水を加熱して蒸発させます。その後、凝縮器で液体に戻し、塩分濃度計で品質を確認した後に貯蔵タンクへ送られます。

エバポレーターの種類と特徴

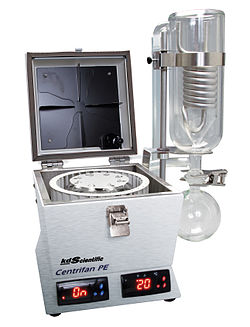

回転式エバポレーター（ロータリーエバポレーター）

真空ポンプで低圧状態を作りながらフラスコを回転させ、表面積の拡大と気泡の微細化を図る装置です。揮発性成分と非揮発性成分の分離に最適で、回収した蒸気は冷却コイルで再び液体に戻されます。

循環式エバポレーター

加熱による密度差で発生する自然対流を利用するタイプと、ポンプなどで強制的に循環させるタイプがあります。

膜式エバポレーター（上昇・下降膜式）

下降膜式は、蒸気ジャケットに囲まれた長い管を液体が流れ落ちる仕組みで、粘度の高い溶液の処理に適しています。一方、上昇膜式は垂直な管内で液体を沸騰させ、発生した蒸気が液体を壁面に押し付けながら上方へ押し上げる仕組みです。

プレート式エバポレーター

波状のプレートを組み合わせた構造で、省スペースかつ広い伝熱面積を確保できます。乳製品や発酵産業で多用されますが、粘度が高すぎる液体や固形物を含む液体の処理には不向きです。

多重効用蒸発器（Multiple-Effect Evaporators）

複数の蒸発ステージを連結させたシステムです。一段目で発生した蒸気を二段目の熱源として再利用することで、エネルギー消費を劇的に抑えられます。一般的に、設備コストと省エネ効果のバランスから最大7段までで構成されます。

• 順方向供給：高温の一次ステージから順に供給。熱に弱いタンパク質などの処理に適しています。
• 逆方向供給：低温の最終ステージから供給し、徐々に温度を上げます。最終段階で粘度が高くなる製品の熱伝達効率を高めるのに有効です。

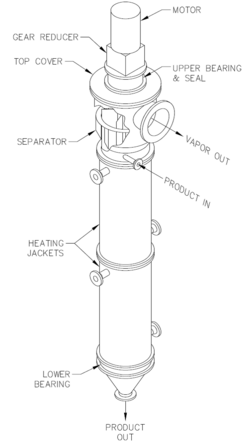

攪拌薄膜蒸発器（Agitated Thin Film Evaporator）

機械的な攪拌（かくはん）を用いて液体を薄い膜状に広げ、間接加熱を行う装置です。真空状態で運用することで、熱分解しやすい物質や非常に扱いづらい高粘度製品の分離を迅速に行えます。

運用上の課題と対策

エバポレーターの運用では、液体の粘度変化による循環不全や、加熱面に物質が堆積するファウリングが問題となります。特に食品分野では、タンパク質や多糖類が堆積し、熱効率を低下させます。また、泡立ち（フォーミング）が発生すると効率が落ちるため、消泡剤が使用されます。

さらに、柑橘類のような酸性溶液を扱う場合は腐食が進みやすく、材質の選定が重要です。近年では、CFD（数値流体力学）によるモデリングや表面コーティング技術、オンラインでの汚れ検知システムなどの導入により、エネルギー効率の向上とメンテナンスの最適化が進んでいます。

エバポレーターの特性まとめ

主要なエバポレーター形式の比較

形式	主な特徴	適した用途
回転式	真空・回転による効率的な溶媒除去	研究室での溶媒回収、抽出
下降膜式	管壁を流れる薄膜による加熱	高粘度溶液、化学・食品工業
プレート式	コンパクトで広い伝熱面積	乳製品、発酵飲料
多重効用式	蒸気の再利用による極めて高い省エネ性	大規模プラント、製紙工業
攪拌薄膜式	機械的攪拌による強制的な薄膜化	熱に弱い物質、超高粘度液

Frequently Asked Questions

なぜ真空状態で蒸発させるのですか？

圧力を下げることで液体の沸点を下げることができるためです。これにより、熱に弱い成分の変質を防ぎながら蒸発させることができ、また加熱に必要なエネルギーを削減することが可能になります。

多重効用蒸発器で「効用（エフェクト）」を増やすメリットは何ですか？

一段目の蒸発で出た蒸気を次の段の加熱源として使い回せるため、追加する段数に応じてエネルギー消費量を大幅に削減できます。例えば、2段にするとエネルギー消費は約50%に減少します。

ファウリングとは何ですか？

加熱面にスケールや汚れ（タンパク質やミネラルなど）が蓄積することを指します。これが起こると熱伝導率が低下し、同じ温度を維持するためにより多くのエネルギーが必要になるため、定期的な洗浄や対策が必要です。

船舶で廃熱を利用して水を作る仕組みは？

ディーゼルエンジンの冷却水（70〜80℃）を熱源として使い、真空状態で海水を加熱します。これにより低温でも海水が蒸発し、それを凝縮させることで飲料水となる純水を得ることができます。

プレート式と管式（チューブ式）のどちらが良いですか？

用途によります。省スペース性と効率を重視し、液体に固形物が少ない場合はプレート式が適しています。一方で、高粘度の液体やスラッジを含む液体の処理には、管式や攪拌薄膜式の方が信頼性が高い傾向にあります。
