高層ビルや大規模施設において、火災発生時に迅速に消火活動を行うための重要なインフラがスタンドパイプ（消火配管）です。これは建物内に垂直（または橋梁などの構造物では水平）に設置された固定配管で、消防隊員や建物利用者がホースを接続して直接放水できるように設計されています。役割としては、建物内部に設置された「消火栓」のような機能を持つと考えて差し支えありません。
米国では、NFPA 14（スタンドパイプおよびホースシステムの設置基準）という規格によって設計が厳格に管理されており、場合によってはスプリンクラー設備と配管を共有して効率的に運用されることもあります。
Key Facts
- 基本機能： 消防ホースを接続し、建物内の任意の場所へ水を供給する固定配管システム。
- 主要な分類： 常時水が入っている「湿式」と、必要時にのみ給水する「乾式」がある。
- NFPA 14のクラス分け： 利用者とホース径に基づき、クラスI（消防隊用）、クラスII（居住者用）、クラスIII（両用）に分かれる。
- 設置義務： 4階建て以上の建物や、収容人数1,000人を超える施設など、特定の条件を満たす構造物に義務付けられている。
スタンドパイプの動作方式：湿式と乾式
スタンドパイプは、通常時に配管内に水が存在するかどうかで大きく2つのタイプに分けられます。

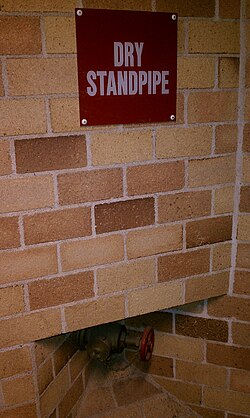

乾式スタンドパイプ（Dry Standpipe）
通常時は配管内に水が入っておらず、消火活動が開始されたタイミングで給水されるシステムです。さらに以下の3つの運用形態があります。
- 手動式： 水源に接続されておらず、消防車などの外部ポンプから消防隊接続口（FDC）を通じて送水する必要がある。
- 半自動式： 水源には接続されているが、バルブなどの手動操作によって給水を開始させる。
- 自動式： 水源に接続され、配管内が空気圧で保持されている。ホース接続口のバルブを開くと、ドライパイプバルブを介して自動的に水が流入する。
湿式スタンドパイプ（Wet Standpipe）
配管内に常に水が満たされているシステムです。以下の2種類に分類されます。
- 手動式： 水は満たされているが、十分な放水圧を確保するために消防車などからの追加送水が必要なタイプ。
- 自動式： 水源に接続されており、バルブを開くだけで即座に放水可能なタイプ。
湿式は即応性に優れていますが、常に水圧を維持するためのポンプ設置や、凍結防止対策、漏水管理などのメンテナンスコストが高くなる傾向にあります。
NFPA 14に基づく設計クラスの定義
スタンドパイプは、誰が使用し、どのような装備を用いるかによって3つのクラスに分類されます。
| クラス | 主な利用者 | 接続口径 | 設計圧力 | 特徴 |
|---|---|---|---|---|
| クラス I | 消防隊員 | 2.5インチ (64mm) | 100–175 psi | 大口径配管を使用し、大量の放水が可能。 |
| クラス II | 建物利用者 | 1.5インチ (38mm) | 65–100 psi | ホースとノズルが事前接続されており、初期消火用。 |
| クラス III | 両方 | 1.5 & 2.5インチ | 両方の基準を充足 | 居住者用と消防隊用の両方の機能を兼ね備える。 |
クラス I の詳細
プロの消防隊員が使用することを前提としており、消防署の標準ホースに対応した2.5インチの接続口を備えています。十分な水量を確保するため、配管径は原則4インチ（100mm）以上、スプリンクラー併設時は6インチ（150mm）以上であることが求められます。
クラス II の詳細
従業員や居住者が初期消火を行うためのシステムです。長さ30m（100フィート）以内の1.5インチホースが配備されています。原則として「湿式」である必要がありますが、凍結地域で訓練を受けた専門員が配置されている場合は例外が認められます。近年は設置例が減少傾向にあります。
クラス III の詳細
クラス I とクラス II のハイブリッド型です。居住者が使用する小口径ホースと、消防隊が使用する大口径接続口の両方を備え、同時に運用できる能力が求められます。
設置場所と法的要件

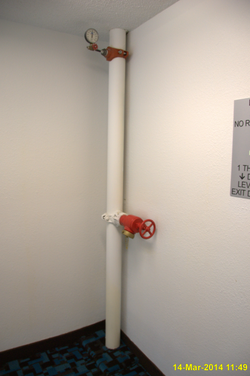

安全な消火活動のため、接続口の配置には厳格なルールがあります。クラス I および III では、避難階段の各階踊り場や避難経路沿い、防火扉の両側に設置し、扉の開閉に関わらずアクセスを妨げない配置にする必要があります。一方、クラス II では、利用者がどの地点からも約37〜40m（120〜130フィート）以内に到達できるよう配置されます。
また、国際建築コード（IBC）では、以下のような構造物にスタンドパイプの設置を義務付けています。
- 地上4階建て以上の建物、または地上・地下から30フィート（9.1m）を超える構造物
- 収容人数が1,000人を超える施設
- 屋内・屋外を問わずショッピングモール
- 93平方メートル（1,000平方フィート）を超えるステージを持つ施設
- 地下構造物、屋上ヘリポート付きの建物、緑化屋根を持つ建物
- マリーナや造船所
運用上のリスクと注意点
スタンドパイプは一度設置されると長期間そのままになるため、経年劣化や不適切なメンテナンスが致命的な問題となることがあります。特に、減圧弁の設定ミスや、解体工事中の配管切断などが原因で、いざという時に水が出ないという事例が報告されています。
例えば、過去の火災事例では、減圧弁が低く設定されすぎていたために十分な水圧が得られず、消火活動に支障をきたしたケースや、解体中の建物で配管が不通であるにもかかわらず、現場の消防隊に正しい情報が伝わらずに被害が拡大したケースがあります。
そのため、消防隊員は使用前に配管内のゴミや異物を除去するための「フラッシング（洗浄）」を行い、確実に水が供給されるかを確認するなどの慎重な運用が求められます。
Frequently Asked Questions
スタンドパイプとスプリンクラーの違いは何ですか？
スプリンクラーは熱を検知して自動的に放水する「自動消火設備」ですが、スタンドパイプは人間がホースを接続して手動で放水する「手動消火設備」のための配管です。ただし、効率化のために同じ配管を共有して設計されることがあります。
なぜ「乾式」と「湿式」があるのですか？
主な理由はコストと環境への適応です。湿式は即応性が高いですが、配管の腐食や冬場の凍結リスクがあり、維持管理にコストがかかります。乾式は通常時に水が入っていないため凍結リスクを回避でき、維持費を抑えられるメリットがあります。
クラスIIのシステムが減少しているのはなぜですか？
現代の建築では、より高性能な自動スプリンクラーシステムの普及や、訓練を受けていない一般人が火災時に適切にホースを操作することの困難さ、またメンテナンス負担の大きさなどが要因と考えられています。
配管の「フラッシング」とは具体的に何をすることですか？
配管内に溜まった錆や工事くずなどの堆積物を、大量の水で洗い流す作業のことです。これを行わないと、ノズルが詰まったり、ホースに異物が混入して正常に放水できなくなる恐れがあるため、消防活動において重要な手順となります。
References
- A special valve that is held closed by air pressure, but water will force open when the air pressure is removed.
- Landings that occur at actual floors, where an occupant can enter/exit the stairway
