タービンの仕組みと種類流体エネルギーを動力に変える回転機械の全貌

私たちの生活を支える電気の多くは、タービンという回転機械によって生み出されています。タービンとは、水や蒸気、ガスなどの流体が持つエネルギーを取り出し、それを回転運動という「有用な仕事」に変換する装置のことです。この回転軸に発電機を連結させることで、大規模な電力供給が可能になります。

基本構造はシンプルで、シャフトやドラムに固定された「ブレード（羽根）」を持つローター（回転体）が中心となります。流体がこのブレードに衝突したり、通り抜けたりすることで回転力が生まれ、エネルギーが伝達されます。多くの現代的なタービンでは、流体を適切に制御し漏れを防ぐためのケーシング（外殻）が備わっています。

Key Facts

• 基本機能： 流体の運動エネルギーや圧力エネルギーを回転エネルギーに変換する。
• 主要方式： 高速ジェットを利用する「衝動式」と、圧力変化を利用する「反動式」がある。
• 多様な流体： 蒸気、ガス、水、風など、圧縮性・非圧縮性を問わず様々な流体が利用される。
• 用途： 発電所、航空機エンジン、船舶の推進装置、産業用冷凍機など多岐にわたる。

タービンの動作原理：2つの主要アプローチ

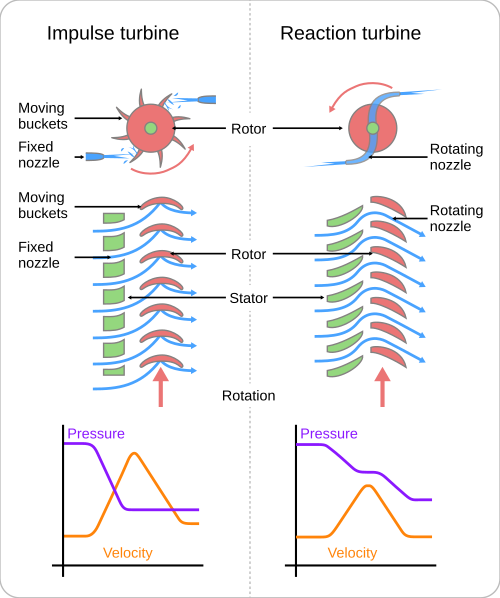

タービンがエネルギーを回収する方法は、物理学的なアプローチによって大きく2つの方式に分けられます。

衝動タービン（Impulse Turbine）

衝動タービンは、ノズルで加速させた高速の流体ジェットをブレードに直接ぶつけることで回転を得る方式です。エネルギー変換は主にニュートンの運動第2法則に基づいています。流体は固定されたノズル内で圧力を速度に変換し、ブレードに到達した後は圧力変化を起こさず、速度（運動エネルギー）のみを減少させながら回転力を伝えます。このため、気密性の高い圧力ケーシングを必要としないのが特徴です。高圧・低流量の条件下で高い効率を発揮します。

反動タービン（Reaction Turbine）

反動タービンは、流体がブレードを通過する際の圧力変化（反作用）を利用してトルクを発生させます。これはニュートンの運動第3法則（作用・反作用の法則）に基づいた仕組みです。流体がブレードを通過しながら膨張し、圧力が低下することで推進力が生まれます。そのため、流体を封じ込めるための圧力ケーシングや、水車における吸出管のような構造が不可欠です。一般的に、低圧または高流量のアプリケーションに適しており、衝動式よりも効率が高くなる傾向があります。

現代の設計では、これら2つの原理を単独で使うのではなく、ブレードの根元から先端にかけて比率を変えて組み合わせるハイブリッドな設計が一般的です。

タービンの歴史と進化

タービンの概念は非常に古く、紀元前70年頃のヴィトルヴィウスの記述や、1世紀のアレクサンドリアのヘロンによる「アエオリパイル」にその原型が見られます。また、風車や水車も初期のタービンの一種と言えます。

「タービン」という言葉が正式に用いられたのは1822年、フランスの鉱山技師クロード・ブルダンによるものです。その後、彼の弟子であるブノワ・フルネイロンが実用的な水車を製作しました。蒸気タービンの分野では、反動タービンを開発したチャールズ・パーソンズ（英）と、衝動タービンを開発したグスタフ・デ・ラバル（瑞）の2人が大きな功績を残しています。

流体別のタービン種類と特徴

蒸気・ガスタービン

火力発電や原子力発電で用いられる蒸気タービンは、膨大な熱エネルギーを電気に変えます。一方、航空機エンジンなどのガスタービンは、非常に高い出力密度を持ち、高速回転することで強力な推力を得ます。一部の高度な設計では、ノズル出口で流速が音速を超える「遷音速タービン」や、効率向上のために上下のローターを逆方向に回転させる「対向回転タービン」などが採用されています。

水力タービン

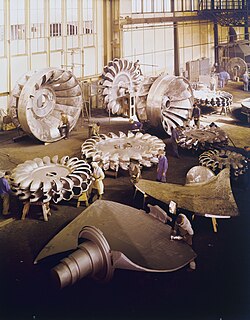

水力発電では、水の落差や流量に応じて最適な形式が選ばれます。代表的なものに、高落差に適した衝動式の「ペルトン水車」、汎用性の高い「フランシス水車」、低落差・大流量に適した「カプラン水車」があります。また、アルキメデスの螺旋原理を利用したスクリュータービンなども存在します。

風力タービン

風力発電機は、翼（エアフォイル）による揚力（反動）と、風の衝突（衝動）の両方を利用して回転します。通常は単段構造で、ノズルなどの複雑な誘導装置を持たないシンプルな設計が主流です。

設計と性能の最適化

タービンの性能を決定づける重要な指標に「比速度（Specific Speed）」があります。これはサイズに関わらず、最大効率を得られる回転速度を定義した数値であり、設計の選定基準となります。また、共振による振動（ハーモニクス）を抑え、ブレードの通過周波数を最適化するため、ローターの羽根数とステーター（静止翼）の羽根数には、互いに異なる素数が採用されることが一般的です。

かつてはベクトル解析や図解による計算が行われていましたが、現在は計算流体力学（CFD）などのコンピュータ解析により、極めて精密な最適化が行われています。

主要タービン方式の比較まとめ

項目	衝動タービン	反動タービン
エネルギー変換原理	流体ジェットの衝突（運動量変化）	流体の圧力変化（反作用）
圧力変化の場所	固定ノズル内のみで発生	ローターブレード通過中にも発生
ケーシングの必要性	原則不要（ノズルで制御）	必須（流体を封じ込めるため）
適した条件	高圧・低流量	低圧・高流量
代表例	ペルトン水車、デ・ラバルタービン	フランシス水車、パーソンズタービン

Frequently Asked Questions

衝動タービンと反動タービンの最大の違いは何ですか？

最大の違いは「どこで圧力が下がるか」です。衝動タービンは固定されたノズルで圧力をすべて速度に変えてからブレードにぶつけますが、反動タービンはブレードを通過している最中にも圧力が低下し、その反動で回転します。

なぜタービンの羽根数に素数が使われるのですか？

ローターとステーターの羽根数が共通の約数を持つと、特定の周波数で共振が起きやすくなります。異なる素数を採用することで、振動の調和（ハーモニクス）を減らし、機械的な安定性を高めることができます。

ガスタービンと蒸気タービンの使い分けはどうなっていますか？

蒸気タービンは主に大規模な発電所で、ボイラーなどで作った蒸気を用いて安定的に電力を供給するために使われます。ガスタービンは、燃焼ガスを直接利用するため起動が速く、出力密度が高いため、航空機エンジンやピーク負荷時の発電に適しています。

セラミック製のブレードが研究されている理由は何ですか？

従来のニッケル合金製ブレードよりも耐熱性が高いためです。セラミックを採用することで、冷却用の空気量を減らしたり、より高い燃焼温度で運転させたりすることができ、結果として熱効率を向上させることが期待されています。

ターボチャージャーとはタービンの一種ですか？

はい。排気ガスのエネルギーでタービンを回転させ、その動力でコンプレッサーを回してエンジンに空気を送り込む装置であり、タービンの原理を応用した代表的な例です。
