ハイドロフォン（水中マイク）の仕組みと歴史水中音響探知の進化

海の中という特殊な環境で音を捉えるために設計された専用のマイクがハイドロフォンです。ギリシャ語で「水（hydro）」と「音（phone）」を組み合わせた名を持つこの装置は、海洋生物の観察から軍事的な潜水艦探知まで、幅広い分野で不可欠な役割を果たしています。

水中では音の伝わり方が空気中とは根本的に異なります。水は空気よりも密度が高いため、音速は約4.3倍速く、同じ振幅の波であっても水中で発生する圧力は空気中の約60倍に達します。このような特性があるため、一般的なマイクを防水ケースに入れて水没させても、音響インピーダンス（媒体の音の伝えにくさ）が適合せず、十分な性能を発揮できません。ハイドロフォンは、この水中の高い音響インピーダンスに最適化して設計されています。

Key Facts

• 基本原理： 多くのハイドロフォンは、圧力変化を電気信号に変換する「圧電トランスデューサ」を利用している。
• 水中特性： 水中の音速は空気中の約4.3倍であり、圧力負荷も極めて高い。
• 歴史的転換点： 第一次世界大戦中、潜水艦探知のために圧電式ハイドロフォンが実用化された。
• 指向性の制御： 反射板（リフレクター）や複数の素子を並べた「アレイ」を用いることで、音の方向を特定できる。
• 大規模運用： 冷戦時代には、海底に敷設されたSOSUSなどの巨大ネットワークで潜水艦の監視が行われた。

ハイドロフォンの動作原理と構造

現代のハイドロフォンの多くに採用されているのが圧電トランスデューサです。これは、物理的な圧力（音波）が加わった際に電圧を発生させる素材を用いた変換器です。水中の音波がこの素子を圧迫することで、電気的な信号へと変換され、録音や解析が可能になります。

初期のモデルは非常にシンプルで、管の端に薄い膜を張り、もう一方の端に耳を当てるという構造でした。その後、アメリカのサブマリン・シグナリング社などは、真鍮製のディスクとダイアフラム（振動板）、そしてカーボンマイクを組み合わせた装置を開発し、灯台などの水中ベルを検知することを可能にしました。

軍事利用の発展と第一次世界大戦

ハイドロフォンの技術が飛躍的に進歩したのは、第一次世界大戦における潜水艦対策のためでした。フランスのポール・ランジュバンは、真空管増幅器を用いて信号を強化した圧電式ハイドロフォンを開発しました。この装置は、電気振動によって音波を発信させ、その反射（エコー）で位置を特定するという、後のソナーの基礎となる仕組みを持っていました。

1916年4月23日には、この初期のハイドロフォンを用いてドイツの潜水艦UC-3が検知され、撃沈されるという歴史的な事例が記録されています。また、イギリス海軍ではウィリアム・ヘンリー・ブラッグやアーネスト・ラザフォードといった著名な物理学者が研究に参画し、自艦の騒音に邪魔されずに敵艦の方向を特定できる「指向性」の追求に注力しました。

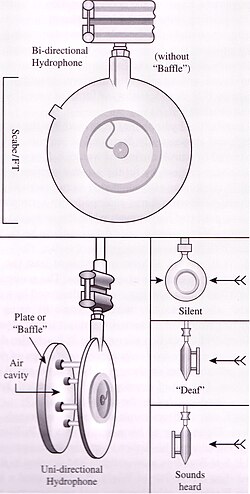

方向を特定するために開発されたのが、ダイアフラムの両側にマイクを配置した双方向性ハイドロフォンや、片側にバッフル（遮蔽板）を設けたモデルです。特にバッフルに空気層を含ませることが有効であると判明し、探知精度が向上しました。

音の方向を捉える「指向性」の技術

単一の円筒形セラミック素子では、あらゆる方向から均等に音を拾う「無指向性」となります。特定の方向からの音を強調して捉えるためには、主に以下の2つの手法が用いられます。

集束型トランスデューサ

パラボラアンテナのように、皿型や円錐形の反射板を用いて音波を一点に集める方式です。低コストで製作可能ですが、反射板が水の抵抗となるため、静止状態で使用する必要があります。この欠点を克服するため、ハイドロフォンを球体で包み込むことで、移動しながらでも干渉を抑えて方向を特定できる手法も開発されました。

アレイ（配列）方式

複数のハイドロフォンを一定の規則で並べる手法です。特定の方向からの信号を合成し、それ以外の方向からのノイズを打ち消し合うことで、極めて高い精度で音源を特定できます。代表的なものに「ラインアレイ」があり、用途に応じて複雑な配置が組まれます。

このアレイ技術の究極の形態の一つが、冷戦時代に米国海軍が運用したSOSUS（監視システム）です。グリーンランド、アイスランド、英国を結ぶ「GIUKギャップ」の海底にケーブルで接続されたハイドロフォンを敷設し、ソ連潜水艦の動きを監視しました。このシステムは、人間には聞こえない超低周波（インフラサウンド）の記録にも成功しています。

水中音響技術のまとめ

ハイドロフォンの種類と特徴

タイプ	仕組み	主なメリット	主なデメリット
無指向性	単一の円筒形素子	全方向から均等に録音可能	音源の方向が分からない
集束型	反射板で音を集める	特定の方向への感度が高い	移動時に水の抵抗を受ける
アレイ型	複数の素子を配列	極めて高い方向特定能力	システム構成が複雑で高価

Frequently Asked Questions

普通のマイクロフォンを防水して使えないのですか？

可能です。しかし、空気用マイクは水中の高い音響インピーダンスに対応していないため、感度が著しく低下し、実用的ではありません。水中専用のハイドロフォンを使用することで、初めて効率的に音を捉えることができます。

ハイドロフォンで空気中の音も聞こえますか？

検知すること自体は可能ですが、設計が水中に最適化されているため、空気中の音に対する感度は非常に低くなります。

圧電素子とは具体的にどのような役割をしていますか？

圧電素子は、物理的な圧力（振動）を電気エネルギーに変換する役割を担っています。水中を伝わる音波が素子をわずかに変形させることで、電圧が発生し、それを電気信号として記録します。

SOSUSのようなシステムではどのような音が聞こえますか？

潜水艦のエンジン音などの人工的な音だけでなく、地球規模で伝播する超低周波のインフラサウンドや、正体不明の海洋自然音が記録されています。

指向性ハイドロフォンで方向を特定する仕組みは？

バッフルで片側の音を遮るか、あるいはアレイ方式で複数のマイクに届く音の時間差や強度差を計算することで、音源がどの方向にあるかを割り出します。
