自動車用ヒューズの完全解説種類・規格と選び方

自動車の電気システムにおいて、ヒューズは配線や電子機器を過電流から守る極めて重要な安全装置です。万が一、回路に許容範囲を超える電流が流れた際、ヒューズ自らが溶断することで回路を遮断し、車両火災や高価な部品の破損を防ぎます。

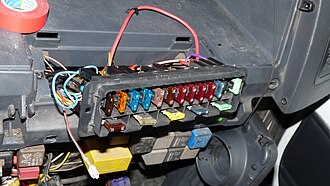

一般的に、自動車用ヒューズは32Vまでの直流（DC）回路向けに設計されていますが、一部の特殊なシステムでは42V対応の製品も使用されます。これらのヒューズは通常、エンジンルーム内やステアリング付近のダッシュボード下にある「ヒューズボックス（統合電源モジュール：IPM）」にまとめられて配置されています。ただし、エアバッグコントローラーやキャビンファンなど、特定の部品の近くに個別に設置されている場合もあります。

また、スイッチ操作で復旧可能なサーキットブレーカー（回路遮断器）が採用されている箇所もあり、利便性が高められています。

Key Facts

• 主目的： 過電流による車両配線の焼損や電気機器の故障を防止すること。
• 設置場所： 主にエンジンルーム内や運転席付近のヒューズボックスに集約。
• 電圧規格： 基本的に32V DCまで（一部42V対応あり）。
• IODヒューズ： イグニッションオフ時の暗電流を制御し、長期駐車時のバッテリー上がりを防ぐ専用ヒューズが存在する。
• 識別方法： 多くのブレードヒューズは、定格電流値に応じてボディの色で区別されている。

主流の「ブレードタイプ」ヒューズ

現代の自動車で最も広く普及しているのが、プラスチック製のボディに2本の端子（プラグ）が付いたブレードヒューズ（スパードヒューズとも呼ばれる）です。その構造から、ボートやキャンピングカーなどの低電圧DCシステムにも転用されています。

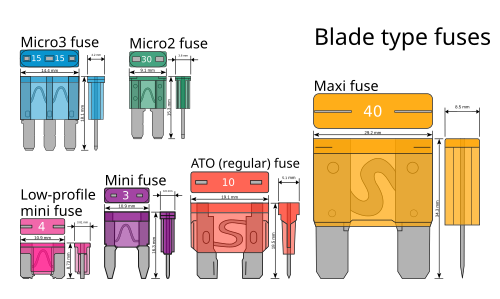

ブレードヒューズは、物理的なサイズによって6つのグループに分類されており、それぞれの頂部には定格電流（アンペア数）が印字されています。

サイズ展開と特徴

サイズは、小型のMicro2やMicro3から、大電流用のMaxiまで多岐にわたります。1976年に登場したRegular（標準）サイズは、ISO 8820-3やSAE J1284などの国際規格に準拠しており、現在も多くの車両で使用されています。また、1990年代には省スペース化のためにMiniサイズが開発されました。

これらのヒューズは、専用のヒューズブロック（磁器や耐火素材製）のほか、インラインホルダーやクリップを用いて固定されます。十分なスペースがある場合は、ブレードヒューズの代わりに小型のサーキットブレーカーを装着させることも可能です。

ブレードヒューズの規格一覧

ブレードヒューズのサイズと定格電流

サイズ名	グループ名	寸法 (L×W×H mm)	主な定格電流 (A)
Micro2	APT, ATR	9.1 × 3.8 × 15.3	5 ～ 30
Micro3	ATL	14.4 × 4.2 × 18.1	5 ～ 15
LP-Mini	APS, ATT	10.9 × 3.81 × 8.73	2 ～ 30
Mini	APM, ATM	10.9 × 3.6 × 16.3	2 ～ 30
Regular	APR, ATC, ATO, ATS	19.1 × 5.1 × 18.5	0.5 ～ 40
Maxi	APX	29.2 × 8.5 × 34.3	20 ～ 120

旧車や特殊用途で使われるヒューズ形式

ボッシュタイプとルーカスタイプ

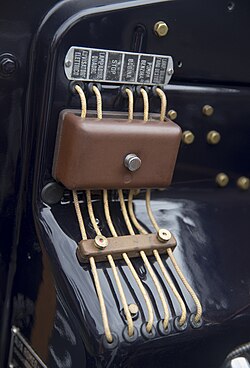

欧州の旧車によく見られるのが、円筒形で両端が円錐状になったボッシュタイプ（セラミック/ポーセリンヒューズ）です。サイズは6×25mmで、DIN 72581/1規格に基づいています。

一方、英国車に採用されていたルーカスタイプは、セラミック製（円錐端）とガラス管製（直線端）があります。ルーカス製は「連続電流」「瞬時溶断電流」「連続溶断電流」という3つの指標を持っており、表記されている数値がシステム推奨値の2倍である場合があるため、交換時には注意が必要です。

ガラス管タイプ（SFEなど）

1981年頃までの北米車では、円筒形のガラス管ヒューズが主流でした。特にSFEヒューズは、誤って不適切な容量のヒューズを挿入することを防ぐため、定格電流に応じて長さが異なる設計になっています。

注意点として、外見が酷似した「AGシリーズ」のヒューズが存在します。AGシリーズは主に125V/250Vの交流（AC）用であり、32Vまでの自動車用SFEヒューズとは電圧定格が根本的に異なるため、混用は厳禁です。

その他の特殊な保護デバイス

リミッター（ヒューズリンク）

10Aを超える高電流回路では、金属帯を用いたリミッター（またはヒューズリンク）が使用されます。これは内部素子が溶けることで抵抗値を急激に高め、電流の大きさと持続時間を抑制する仕組みです。主にバッテリー付近や、フォークリフトなどの電気車両に採用されています。

インジケーター付きヒューズ

メンテナンス性を向上させるため、内部のリンクが溶断した際にランプが点灯し、どのヒューズが切れたかを一目で判別できる製品も提供されています。

Frequently Asked Questions

ヒューズが切れた際、より高いアンペア数のものに交換してもいいですか？

絶対に避けてください。定格以上のヒューズを使用すると、配線が耐えられない電流が流れた際にヒューズが切れず、電線が過熱して車両火災の原因となる危険があります。必ず車両指定の定格容量を使用してください。

ブレードヒューズの色で電流値は判断できますか？

はい、多くのメーカーで共通の色分けが採用されています。例えば、赤は10A、青は15A、黄色は20Aといった具合です。ただし、Maxiサイズなど一部の規格では色が異なる場合があるため、必ず本体の印字を確認してください。

SFEヒューズとAGヒューズの違いは何ですか？

最大の違いは耐電圧です。SFEヒューズは自動車用の低電圧（32Vまで）設計ですが、AGヒューズは家庭用などの高電圧（125V/250V AC）向けに設計されています。用途が異なるため、互換はありません。

IODヒューズを抜くとどのようなメリットがありますか？

IOD（Ignition Off Draw）ヒューズは、エンジン停止中の待機電力を制御しています。数週間以上の長期駐車時にこのヒューズを抜いておくことで、メモリ保持などの微量な電力消費を抑え、バッテリーの完全放電を防ぐことができます。

サーキットブレーカーとヒューズの最大の違いは何ですか？

ヒューズは一度溶断すると交換が必要な「使い捨て」ですが、サーキットブレーカーはスイッチなどでリセットして再利用できる点が異なります。どちらも過電流保護という目的は同じです。
