私たちの現代社会を支える電気エネルギーや通信技術の根幹にあるのが電磁気学です。電荷を持つ粒子が静止しているときには静電気的な力が働きますが、それらが動き出すことで「磁場」という新たな物理現象が現れます。電磁気学は、電気と磁気という一見異なる現象が、実は同一の電磁相互作用の異なる側面であることを明らかにしました。
本記事では、磁場の定義から、電流が磁場を生み出す仕組み、そして現代のエンジニアリングに応用される磁気回路やリニアモーターに至るまで、その体系的な構造を解説します。
Key Facts
- 磁束密度 (B)：磁場の強さと方向を示すベクトル量で、単位はテスラ (T) です。
- 磁場強度 (H)：外部から加えられた磁化させる力を示し、単位はアンペア毎メートル (A/m) です。
- ローレンツ力：磁場中を移動する電荷が受ける力であり、速度ベクトルと磁場ベクトルの外積で決定されます。
- マクスウェル方程式：電磁気学のすべての古典的法則を統合した4つの基本方程式です。
- 電磁誘導：磁束の変化によって電圧が発生する現象で、発電機の基本原理となっています。
磁場の定義と物理的性質
磁場を記述する際、物理学では主に2つの指標が使い分けられます。一つは磁束密度 (B)で、これは磁場が物質に与える直接的な影響（力）を定量化したものです。もう一つは磁場強度 (H)であり、これは物質の磁化特性を除いた、電流などの源泉によって生み出される純粋な磁化力を指します。

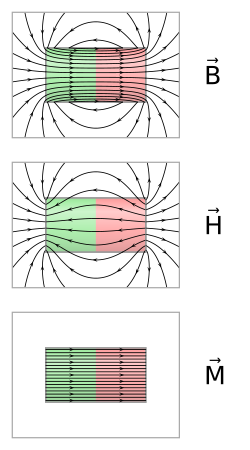

これらの関係は、物質の磁化 (M) を介して結びついており、真空中の場合は透磁率 $\mu_0$ を用いて $B = \mu_0 H$ と表されます。磁場は目に見えませんが、「磁力線」という概念を用いることで、その方向と密度を視覚的に理解することが可能です。
磁場の測定と可視化

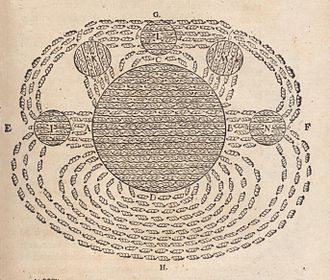

磁場の測定には、フラックスゲート磁力計などの精密なセンサーが用いられます。また、地球自体が巨大な磁石のような性質を持っており、北極付近に磁南極、南極付近に磁北極を持つ磁場を形成しています。この地球磁場は、航法や地質調査において極めて重要な役割を果たしています。
電流と磁場の相互作用
磁場は、電荷が移動すること、つまり「電流」が流れることによって発生します。直線的な導線に電流が流れると、その周囲に同心円状の磁場が形成されます。この方向は右ねじの法則（右手の親指を電流の方向に向けたとき、残りの指が巻き付く方向が磁場の方向となる）で定義されます。

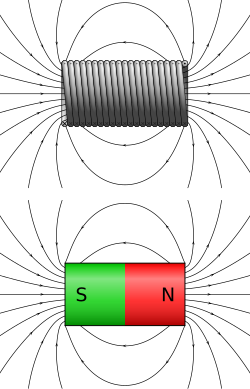

より複雑な形状の導線、例えばコイル状に巻いたソレノイドに電流を流すと、内部に均一で強力な磁場が形成されます。これは永久磁石と同様の性質を持つため、電磁石として利用されます。
電荷への作用：ローレンツ力
磁場の中を速度 $v$ で移動する電荷 $q$ は、その移動方向と磁場の方向の両方に垂直な力を受けます。これをローレンツ力と呼びます。この力の方向は「フレミングの左手の法則」や右手の法則を用いて決定され、粒子加速器などの装置で粒子の軌道を制御するために利用されています。
電流ループとトルク
電流が流れる閉回路（ループ）が磁場の中に置かれると、ループ全体に回転させる力、すなわちトルクが発生します。この原理は、現代のあらゆる電気モーターの回転駆動の基礎となっています。
電磁気学の理論的展開と統合
磁場の発生源を数学的に記述する手法として、ビオ・サバールの法則やアンペールの法則があります。これらは、微小な電流要素が周囲にどのような磁場を作るかを計算するための基礎となります。
19世紀後半、ジェームズ・クラーク・マクスウェルは、それまで個別に存在していた電気と磁気の法則を統合し、マクスウェル方程式を確立しました。彼はこれにより、光が電磁波の一種であることを理論的に証明し、物理学に革命をもたらしました。その後、ハインリヒ・ヘルツが実験的に電磁波の存在を証明し、無線通信の時代が幕を開けました。
エネルギーの流れとポインティングベクトル

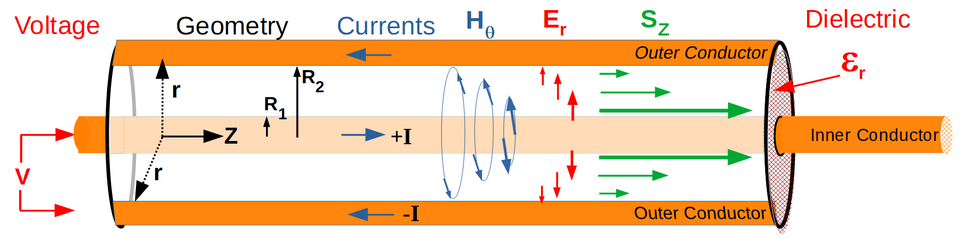

電磁場はエネルギーを輸送します。電場 $E$ と磁場 $H$ の外積で定義されるポインティングベクトル $S$ は、電磁エネルギーが単位時間あたりにどの方向へどれだけ流れるかを示します。例えば、同軸ケーブル内部での電力伝送はこの概念で説明されます。
また、磁場と電場の関係をより深く記述するために、磁束密度 $B$ のポテンシャルである磁気ベクトルポテンシャル $A$ という概念が導入され、高度な電磁場解析に利用されています。
![Summary of magnetostatic relations between magnetic vector potential, A, magnetic flux density, B, and current density, J[67]. Here, r = x − x ′ {\displaystyle \mathbf {r} =\mathbf {x} -\mathbf {x'} } .](/images/bc/68/bc68181eb0db8a450d5b841a2a2040276f7476708138456fc9732e63b57b843b.webp)
実社会への応用と工学的利用
電磁気学の理論は、単なる学問に留まらず、多岐にわたる実用技術に応用されています。
磁気回路と電気機械
電気回路における電圧や電流の概念を磁場に適用したものが磁気回路です。磁束 $\Phi$、磁気起電力 $F$、および磁気抵抗 $R_m$ の関係を用いることで、変圧器（トランス）やモーターの設計が可能になります。
特にニコラ・テスラが開発した交流誘導モーターは、回転磁界という概念を用いて、機械的な接触なしに回転力を得ることができます。これは現代の産業用モーターの標準的な仕組みです。
高度な輸送システムと地質調査
磁場を利用した究極の応用の一つが磁気浮上（マグレブ）です。強力な磁石による反発力や吸引力を制御することで、車両を軌道から浮かせて高速走行させることが可能です。
また、地質学の分野では、地中の磁気異常を測定する磁気グラジオメータを用いて、埋蔵資源の探索や、古代の炉跡などの考古学的調査が行われています。
電磁気学の主要概念まとめ
| 物理量 | 記号 | SI単位 | 主な役割・意味 |
|---|---|---|---|
| 磁束密度 | B | テスラ (T) | 磁場の強さと方向、電荷に働く力の指標 |
| 磁場強度 | H | A/m | 外部から与えられた磁化させる力 |
| 磁化 | M | A/m | 物質内部の磁気的な分極状態 |
| 透磁率 | $\mu$ | H/m | 物質の磁場の通りやすさ |
| 磁束 | $\Phi$ | ウェーバ (Wb) | ある面を貫く磁力線の総量 |
Frequently Asked Questions
磁束密度(B)と磁場強度(H)の違いは何ですか？
磁場強度(H)は、電流などの外部要因によって生み出される「磁化させる力」を指します。一方、磁束密度(B)は、そのHに物質自身の磁化(M)が加わった結果として、実際にその空間に存在する「磁場の実効的な強さ」を表します。真空では両者は比例関係にありますが、磁性体の中では物質の特性によって大きく異なります。
ローレンツ力とはどのような力ですか？
磁場の中を移動する電荷（電子やイオンなど）が受ける力のことです。この力は、電荷の移動方向（速度）と磁場の方向の両方に対して垂直に働きます。このため、磁場の中を移動する粒子は円運動やらせん運動を行う特性があります。
マクスウェル方程式が重要な理由は何ですか？
それまでバラバラに発見されていた「電気に関する法則」と「磁気に関する法則」を、わずか4つの数式に統合したためです。これにより、電気と磁気が一体となった「電磁場」という概念が確立され、光が電磁波であることや、無線通信の可能性が理論的に導き出されました。
電磁誘導はどのように利用されていますか？
磁場を変化させることで導線に電流を流す仕組みで、主に発電機や変圧器に利用されています。例えば、火力や水力でタービンを回して磁場を変化させることで、大規模な電力を生成しています。また、IHクッキングヒーターなどの調理器具にもこの原理が使われています。
地球の磁場はなぜ重要なのでしょうか？
地球磁場は、太陽から降り注ぐ有害な高エネルギー粒子（太陽風）を遮断するバリアのような役割を果たしており、生物の生存に不可欠です。また、方位磁石による航法や、地中の磁気異常を測定することによる資源探査など、実用的な用途も非常に多いです。
